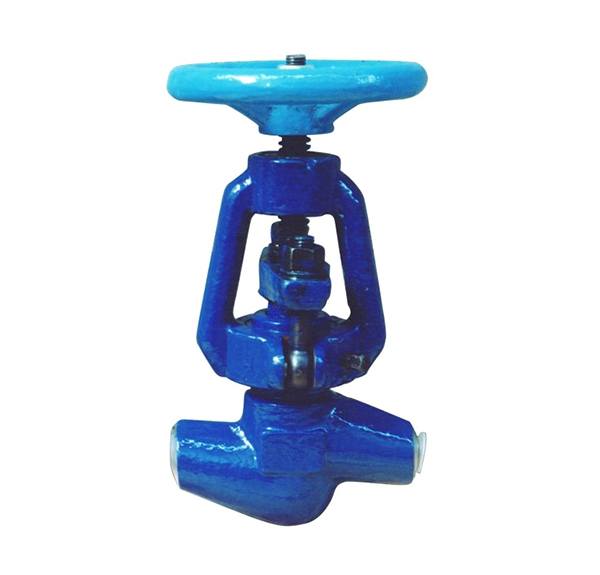

對焊式高壓電站截止閥
產品詳情
對焊式高壓電站截止閥的閥瓣一旦處于開啟狀況，它的閥座和閥瓣密封面之間就不再的接觸，并具有非?？煽康那袛鄤幼?，合得這種閥門非常適合作為介質的切斷或調節及節流使用。
| 電站截止閥的產品詳情 | ||
| 【截止閥】也叫截門，是使用 廣泛的一種閥門！它之所以廣受歡迎，是由于①開閉過程中密封面之間摩擦力小。②比較耐用。③開啟高度不大。④制造容易。⑤維修方便。⑥不僅適用于中低壓，也適用于高壓?！緦甘礁邷馗邏航刂归y】的閉合原理是，依靠閥杠壓力，使閥瓣密封面與閥座密封面緊密貼合，阻止介質流通。截止閥只許介質單向流動，安裝時有方向性。截止閥的結構 長度大于閘閥，同時流體阻力大，長期運行時，密封可靠性不強。 對焊式高溫高壓截止閥概述： J61Y對焊式高溫高壓截止閥是帶散熱裝置的啟閉裝置、采用對焊方式與管道焊接，適用于高溫高壓場合。電站截止閥的主要技術參數：公稱壓力：16、25、32MPa 適用溫度:425℃ 450℃ 500℃ 540℃，主要用于鋼鐵、冶金、電廠、熱電等企業。 | ||
設計與制造 | JB/T3595 | |
連接端尺寸 | 結構長度 | JB/T3595 |
焊端尺寸 | JB/T79 | |
檢驗與試驗 | JB/T3595 | |
材料 | 碳鋼 | GB/T12229 |
合金鋼 | ZB/J98015 | |
標志 | GB/T12220 | |
供貨 | JB/T7928 | |
主要零件材料及適用范圍：
| 電站截止閥型號 | 閥體 | 閥蓋 | 閥瓣 | 閥座 | 閥桿 | 填料 | 適用介質 | 適用溫度 |
J61Y-(320) | A105 | 2Cr13+ Stellite12 | D507Mo | 2Cr13 | 柔性石墨 | 水、蒸汽 | 425 | |
J61Y-(320)PI | Ocr18Ni9Ti(F321) | 321+ Stellite12 | Stellite6 | 321 | 柔性石墨 | 水、蒸汽 | 540 | |
J61Y-P54(170) | 12CrLMoV | 12CrMoV+ Stellite12 | Stellite6 | 25CrMo1Va | 柔性石墨 | 蒸汽 | 570 | |
主要外形連接尺寸及重量：
型號 | 公稱直徑 NP(Mpa） | 公稱通徑 DN(mm） | 標準值 | ||||||||
L | d | D1 | D2 | h | Do | H | H1 | 質量 | |||
J61Y-320 | 32 | 10 | 110 | 10 | 12 | 24 | 13.5 | 160 | 215 | 36 | 5.7 |
J61Y-P54170 | P5417 | 10 | 110 | 10 | 12 | 24 | 13.5 | 160 | 215 | 36 | 5.7 |
J61Y-320 | 32 | 15 | 150 | 113 | 16 | 35 | 12 | 200 | 247 | 45 | 10.5 |
J61Y-320PI | 32 | 15 | 150 | 13 | 16 | 35 | 12 | 200 | 247 | 45 | 10.5 |
J61Y-P54200V | P5420 | 15 | 150 | 13 | 16 | 35 | 12 | 200 | 247 | 45 | 10.5 |
J61Y-320 | 32 | 20 | 150 | 19 | 22 | 35 | 18 | 200 | 247 | 47 | 9.9 |
J61Y-P54170V | P5417 | 20 | 150 | 19 | 22 | 35 | 18 | 200 | 247 | 47 | 9.9 |
J61Y-320 | 32 | 25 | 180 | 20.5 | 24 | 52 | 21 | 240 | 290 | 66 | 13.2 |
訂貨須知：
1、①產品名稱與型號②口徑③是否帶附件以便我們的為您正確選型④閥門的使用壓力⑤閥門的使用介質、溫度。
2、若已經由設計單位選定本公司的產品型號，請按型號直接向我司銷售部訂購。
3、當使用的場合非常重要復雜時,請您盡量提供設計圖紙和詳細參數，由我司的閥門 廠家為您審核把關。如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供 的服務。
銷售熱線：0577-67957269手機：15757791818 邱煒
