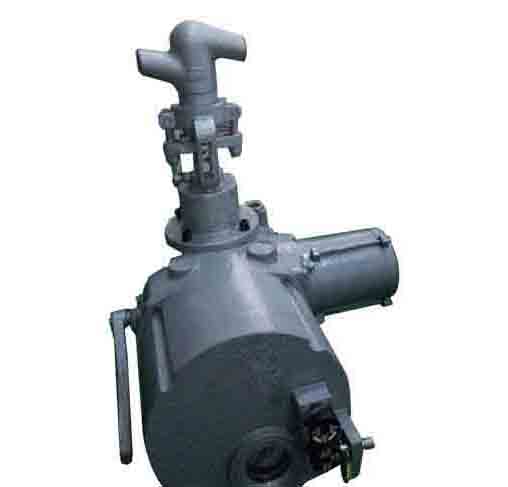

高壓電動截止閥J961-320

產品詳情

型號：J961-320高壓電動截止閥

電動截止閥：

1、結構特點、用途及注意事項
可以安裝在管道的任何位置上，介質從下往上流。產品設計制造按國家標準GB12235,結構合理,密封可靠,性能優(yōu)良,造型美觀。合金鋼截止閥適用于耐高溫的蒸汽、油品管道上，具有耐高溫特點。不銹鋼截止閥適用于各類腐性介質的管道上，有良好的防腐性的足夠的強度。其特點如下：
①閥瓣、閥座密封面用硬質合堆焊而成,耐磨、耐高溫、耐腐蝕、抗擦傷性好、使用壽命長。
②閥桿材料為滲氮鋼，滲氮后的閥桿表面硬度高、耐磨、抗擦傷，抗腐蝕。
③由于溫度、壓力等原因，閥門口徑DN50以下的閥體、閥蓋為模鍛件、DN65以上的閥體、閥蓋為鑄鋼件。
④閥體材料品種齊全,填料、墊片可根據實際工況或用戶要求合理選配,能適用與各種壓力、溫度及介質工況。
⑤安裝閥門時注意介質的流向，嚴格按閥門流向箭頭指示的方向安裝。
⑥電動截止閥盡量垂直安裝，閥桿向上。
電站截止閥的主要外形和連接尺寸

型號	J41H/Y/B/W-16C/P J41Y-16P/R/I J941H/Y/B/W-16C/P J941Y/W/Y-16P/R/I
公稱通徑DN	PN1.6MPa								WT(Kg)
公稱通徑DN	L	D	D1	D2	b	z-фd	H	D0	J41	J941
15	130	95	65	45	14	4-ф14	218	120	4.8	5.2
20	150	105	75	55	14	4-ф14	258	140	6.5	7.1
25	160	115	85	65	14	4-ф14	275	160	7	7.4
32	180	135	100	78	16	4-ф18	280	180	8.2	8.5
40	200	145	110	85	16	4-ф18	330	200	11	12.5
50	230	160	125	100	16	4-ф18	350	240	14.5	20
65	290	180	145	120	18	4-ф18	400	280	21.5	25
80	310	195	160	135	20	8-ф18	355	280	27	35
100	350	215	180	155	22	8-ф18	415	320	30	50
125	400	245	210	185	24	8-ф18	460	360	84	75
150	480	280	240	210	26	8-ф23	510	400	91	100
200	600	335	295	265	26	12-ф23	710	400	148	210
250	730	405	355	320	30	12-ф25	786	450	405	446
300	850	460	410	375	30	12-ф25	925	500	610	648
