產品用途：

焊接連接的止回閥適用于公稱壓力PN20.0～32.0Mpa，工作溫度≤540℃(其中P(57)170V工作溫度為570℃)的石油、化工、水力、火力電站等各種工況的管路上，切斷或接通介質。適用介質為：水、油品、蒸汽等。

產品結構特點

1.產品設計制造按ANSIB16.34、E101標準，可與進口設備配備使用。

2.閥門中腔采用壓力自緊式密封結構，內腔壓力越高密封性能越好。支管兩端為3.支管兩端為對焊連接，適應不同的接管要求。

4.閥門耐壓部件選用 耐熱合金鋼制造，高溫性能好，承受壓力高，耐用、安全、可靠。

5.閥瓣、閥座的密封面采用司太立（stellite）鈷基硬質合金堆焊而成，耐磨、耐高溫，抗擦傷性能好、使用壽命長。

6.閥瓣圍繞閥座外的銷軸旋轉，減少關閉時發生猛烈沖擊。

7.內裝式的銷軸結構，減小外泄漏點，使用更可靠。

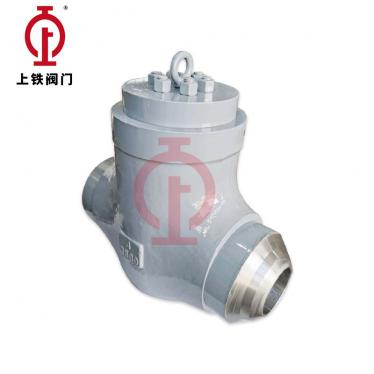

電站止回閥應用范圍：

電站止回閥適用于Class1500～2500Lb、工作溫度-29～570℃的石油、化工、火力電站等各種工況的管路上。適用介質為：水、油品、蒸汽等。

電站止回閥結構特點：

1.產品設計制造按ANSIB16.34、E101標準，可與進口設備配備使用。

2.閥門中腔采用壓力自緊式密封結構，內腔壓力越高密封性能越好。

3.支管兩端為對焊連接，適應不同的接管要求。

4.閥門高溫耐壓部件選用 耐熱合金鋼制造，高溫性能好，承受壓力高，耐用、安全、可靠。

5.閥瓣、閥座的密封面采用司太立（stellite）鈷基硬質合金堆焊而成，耐磨、耐高溫，抗擦傷性能好、使用壽命長。

6.閥瓣圍繞閥座外的銷軸旋轉，減少關閉時發生猛烈沖擊。

7.內裝式的銷軸結構，減小外泄漏點，使用更可靠。

電站止回閥標準規范：

設計制造標準：ASME B16.34 E101

結構長度標準：ASME B16.10 E101

壓力溫度等級：ASME B16.34 E101

試驗檢驗標準：API598 E101

電站止回閥零件材料與工況：

閥 體 WCB WC1 WC6 WC9

閥 蓋 25 15CrMoA 12Cr1MoVA 12Cr1MoVA

閥 瓣 WCB WC1 WC6 WC9

搖 桿 WCB WC1 WC6 WC9

閥 座 25 15Cr1MoA 12Cr1MoVA 12Cr1MoVA

銷軸 1Cr17Ni2 20Cr1Mo1V1A

填 料 增強柔性石墨

高壓電站止回閥性能規范:

高壓電站止回閥安裝尺寸及重量：

電站止回閥和其他閥門的區別：

1.產品設計制造按E101和JB/T3595-93標準的規定，結構合理，性能優良，造型。

2.閥門中腔采用壓力自緊式密封結構，介質壓力越高,密封性能越好。

3.支管兩端為對焊連接，適應不同的接管要求。

4.閥瓣、閥座的密封面采用司太立（stellite）鈷基硬質合金堆焊而成，耐磨、耐高溫，抗擦傷性能好、使用壽命長。

5.采用 耐熱合金鋼制造,安全可靠,性能穩定,特別適用于高溫高壓管路。
