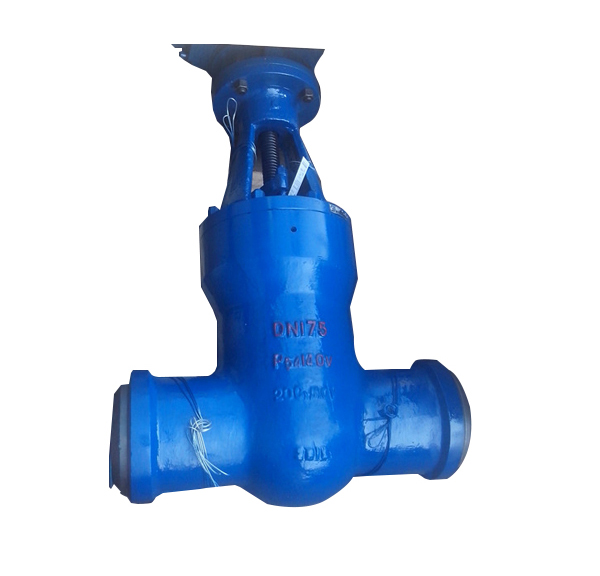

Z61Y-P54140V高壓電站閘閥
產品詳情
Z61Y-P54140V高溫高壓鉻鉬釩鋼閘閥產品說明
1、本焊接閘閥中部連接方式有法蘭連接與自密封式兩種。
2、閥體長度及焊接口尺寸倒角坡度可根據有戶要求生產。
高壓閘閥由閥體、蝶板、多層次閥座、閥桿、傳動機構等主要部件組成。因此被廣泛地應用到冶金、電力、石油、化工、空氣、煤氣、可燃氣體以及給排水等腐蝕性介質的管道上。
高壓閘閥的性能參數
工作溫度 | V型≤540℃≤570℃；其余型≤450℃ |
閥體材料 | V型銘鉬釩鋼ZG20CrMoV或ZG15CrMoV,其余型WCB |
適用介質 | 水、蒸汽 |
Z61Y-P54140V高溫高壓鉻鉬釩鋼閘閥尺寸參數
型號 | 公稱通經DN(mm) | 主要尺寸 | 重量 | |||||
L | D | D1 | D2 | H | Do | |||
Z61Y-250 | 50 | 280 | 82 | 50 | 78 | 586 | 300 | 42 |
65 | 350 | 105 | 68 | 93 | 650 | 320 | 53 | |
80 | 480 | 120 | 83 | 110 | 680 | 400 | 130 | |
100 | 525 | 150 | 108 | 145 | 755 | 450 | 180 | |
125 | 600 | 195 | 129 | 172 | 830 | 500 | 190 | |
150 | 700 | 225 | 166 | 183 | 1050 | 550 | 320 | |
175 | 750 | 255 | 166 | 183 | 1050 | 600 | 400 | |
200 | 800 | 285 | 208 | 243 | 1050 | 650 | 420 | |
225 | 850 | 300 | 208 | 243 | 1100 | 700 | 480 | |
